【完全ガイド】店舗の図面作成と活用法｜設計から見積もり依頼まで徹底解説

店舗図面は、施工の精度を高め、関係者間の認識を統一するための基盤となるツールです。
その基礎知識から活用プロセスまでを解説します。

(1) 店舗図面とは？基礎知識と作成目的

店舗図面とは、店舗の空間設計や施工のために作成される図面全般を指します。

主な種類と目的は以下の通りです。

• 主な図面の種類：平面図・レイアウト図・立面図・設備図など
• 作成目的：設計意図や店舗コンセプトを施工業者や関係者へ明確に伝達する
• 共有効果：計画段階から正確なイメージを関係者間で共有し、完成後のトラブルを防止する
• 施工効率：認識のズレをなくし、施工プロセス全体の効率を向上させる



(2) 店舗図面が持つ具体的な役割と効果

店舗図面は、設計者・施工業者・発注者の共通言語として機能し、プロジェクト全体を円滑に進める役割を担います。

具体的な効果は以下の通りです。

• 認識統一：関係者間のズレを防ぎ、設計変更や予算超過のリスクを低減する
• 施工スケジュール：工程の明確化により、納期短縮を実現する
• 施工コスト：無駄な追加工事を防ぎ、コスト削減につなげる
• 施工品質：指示内容の明確化により、仕上がりの品質を向上させる
• 予算管理：図面をベースにした計画で、経済的な店舗運営を実現する



(3) 図面を活用した効率的な施工プロセス

図面を中心に据えた施工プロセスは、品質・工期・コストの3つを同時に改善します。

流れは以下の通りです。

• 施工前の計画：平面図・立面図をもとに施工範囲や工程を明確化する
• 設備業者との調整：電気・水道の設備図面を事前に作成し、現場での混乱を防止する
• 進捗管理：施工中は図面を現場の指示書として活用し、適切に進捗を把握する
• 完成確認：図面と照合して施工内容が計画通りか確認し、オープン時のトラブルを防ぐ

このように店舗図面は単なる設計書面にとどまらず、効率的で質の高い施工を実現する重要なツールとしての役割を担っています。

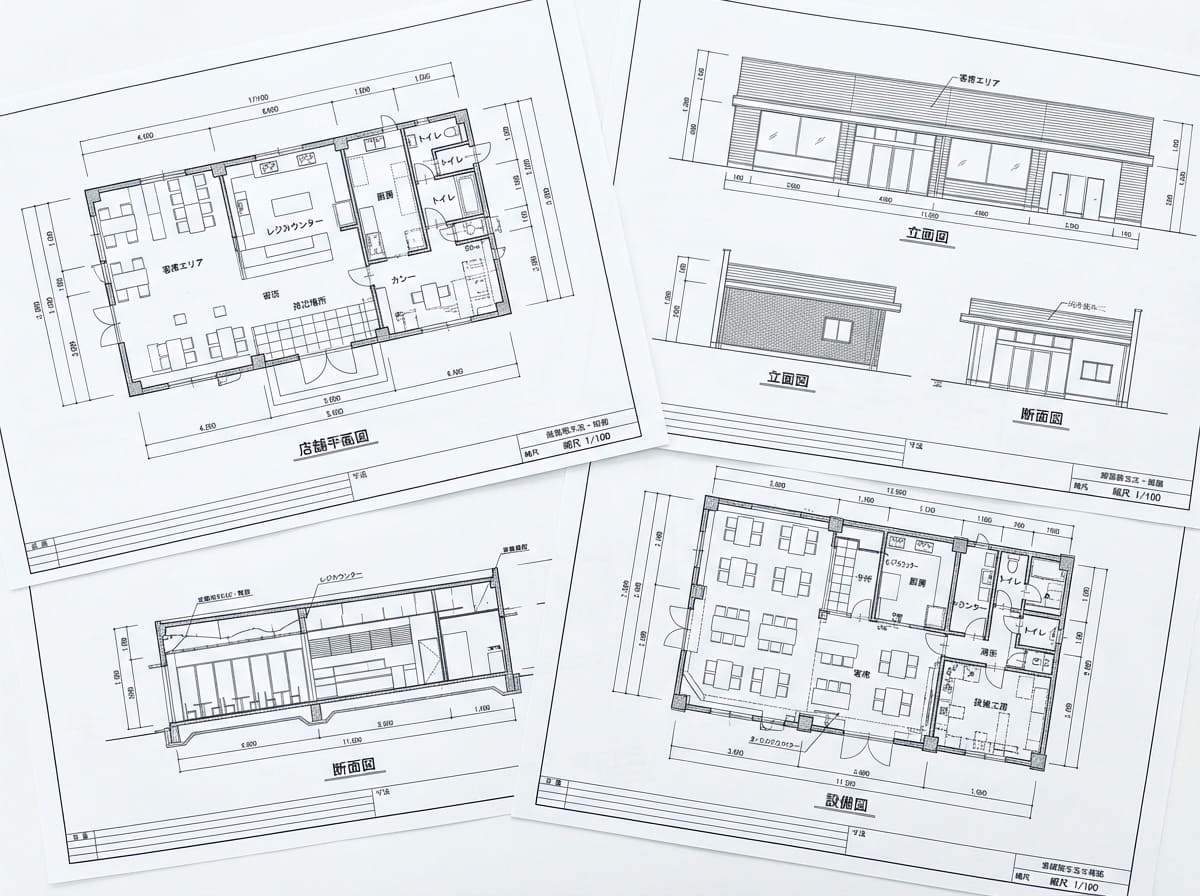

店舗図面にはそれぞれ異なる役割があり、用途に応じて使い分けが欠かせません。

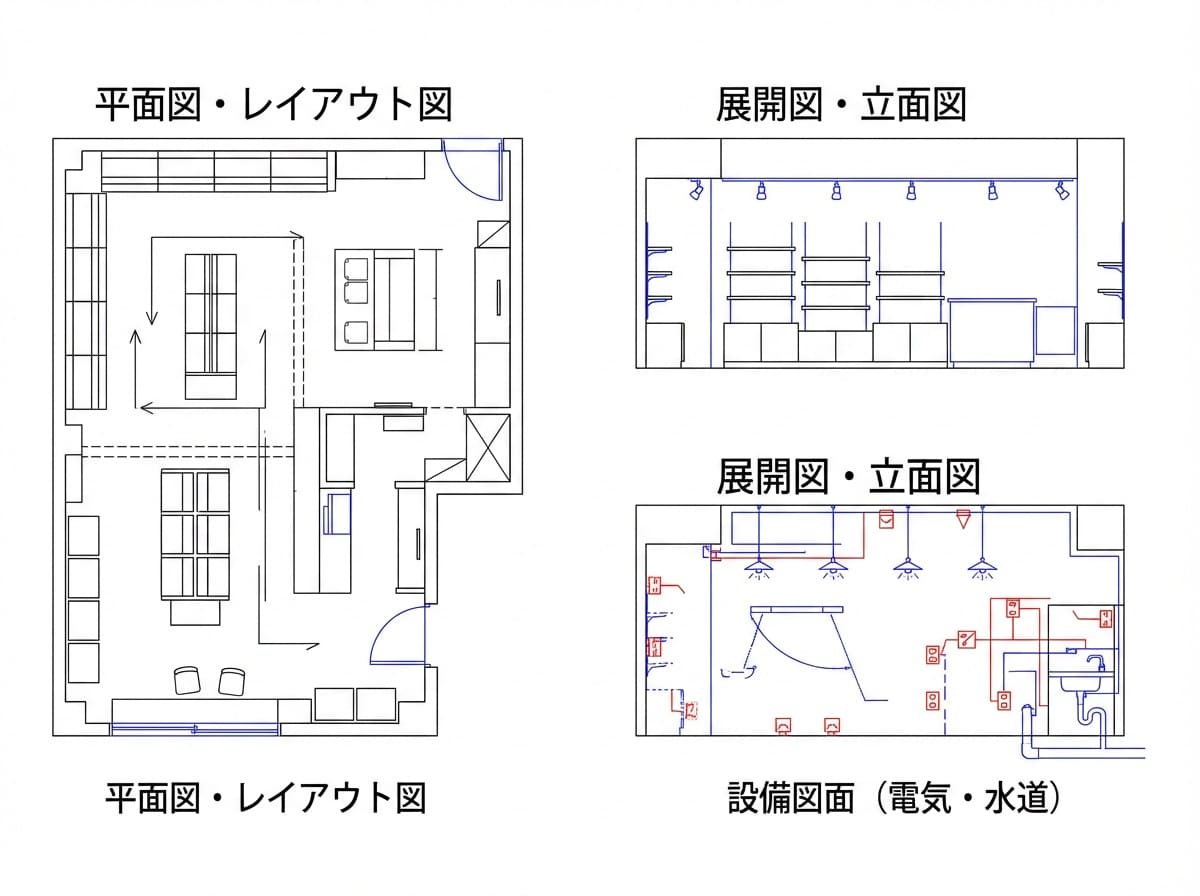

代表的な3種類の店舗図面の特徴を解説します。

(1) 平面図・レイアウト図の概要とポイント

平面図・レイアウト図は、店舗を真上から見下ろした図面で、全体の空間構成を把握するために使用します。

作成時のポイントは以下の通りです。

• 表現内容：全体レイアウト・家具や什器の配置・通路幅などを明示する
• 動線設計：お客様とスタッフの動線を考慮し、快適で効率的な運営を実現する
• 設計の両立：店舗コンセプトに合わせて、機能性とデザイン性を両立させる
• 法規制対応：通路幅の確保や非常口の位置を図面上で明示する
• 手戻り防止：設計段階での確認を徹底し、施工時のトラブルを未然に防ぐ

図面作成段階でこれらをしっかりと確認し、施工時のトラブルや無駄な手戻りを防ぎましょう。

(2) 展開図・立面図の活用方法と具体例

展開図・立面図は、店舗の壁面を正面から見た図面で、内装・外観のデザインを視覚的に表現します。

活用場面は以下の通りです。

• 表現内容：壁・棚・カウンターなどの高さや位置関係を具体的に示す
• 飲食店での活用：客席エリアの雰囲気づくりや、厨房エリアの作業効率化に役立てる
• 小売店舗での活用：商品陳列棚の配置・高さを細かく設計し、商品の見やすさを向上させる
• 認識共有：施工業者との共通理解を促し、完成後のイメージギャップを回避する



(3) 設備図面（電気・水道）の重要性と注意点

設備図面は、電気・水道など設備工事の詳細を具体化した図面で、特に設備が複雑な業種では工事の成否を左右します。

作成時の注意点は以下の通りです。

• 電気図面：照明・コンセントの位置・配線ルートを詳細に示し、電力容量を考慮して設計する
• 水道図面：給排水設備の配置・排水勾配・給水圧力などの技術的要素を明示する
• 使いやすさの意識：オープン後の運用を想定し、現場目線で細部まで設計する
• 追加費用の防止：工事開始後の変更は大きなコスト増になるため、設計段階で細部まで確定させる



正確な図面を作成するには、準備・ツール選定・品質チェックの各段階で適切な対応が求められます。
それぞれの手順とポイントを解説します。

(1) 図面作成のための準備と情報収集

図面作成を円滑に進めるためには、着手前の情報収集が不可欠です。

収集すべき情報は以下の通りです。

• 用途・コンセプト：店舗の方向性を明確にし、必要な情報を整理する
• 実測データ：店舗の寸法・天井高などの現地調査結果を取得する
• 既存設備の状態：現状の設備を確認し、流用・撤去・追加の判断を行う
• 周辺環境：周辺の状況を把握し、搬入経路や外観デザインに反映させる
• 法規制：消防法・建築基準法などの関連法規を事前に確認し、図面に反映させる

情報収集が不十分なまま図面を作成すると、後々の工事においてトラブルが発生しやすいため、初期段階で徹底した情報収集を心掛けましょう。

(2) 図面作成ソフトやツールの選び方

使用ソフトは、スキルレベルとプロジェクト規模に合わせて選定します。

選び方の目安は以下の通りです。

• 初心者・小規模店舗向け：SketchUp・Floorplannerなど、直感的に操作できるクラウド型ツールや無料の簡易CADが適している
• 中〜大規模・複雑な設備向け：AutoCAD・Vectorworksなどのプロ仕様CADがおすすめ
• 専門業者との連携：プロ仕様CADは詳細設計が可能で、施工業者との図面共有にも優れている



(3) 作成時に注意すべきミスやトラブル例

図面作成では、いくつかのミスが施工段階での大きなトラブルにつながります。

主な注意点は以下の通りです。

• 寸法・位置のミス：誤記や設備位置のズレは施工の大きな問題となるため、完成後は複数人でダブルチェックする
• 設備図面の曖昧さ：コンセントや配管の位置を明確に指定し、施工業者と事前に共有する
• 追加費用の発生：電気・水道設備は後からの修正でコストが膨らむため、設計段階で確定させる
• 法規制への配慮不足：消防設備・非常口の設置基準を作成段階から確認し、図面に反映させる

これらのポイントを押さえて店舗図面作成を進めると、後の施工プロセスがスムーズに進行しやすくなります。

詳細な図面は、正確な見積もりの取得とコスト管理を可能にする重要なツールです。
見積もり依頼から予算管理まで、図面を活用する方法を解説します。

(1) 図面による見積もり依頼の方法とコツ

正確な見積もりを得るために、明確かつ詳しい図面を施工会社・内装業者に提出しましょう。

依頼時のポイントは以下の通りです。

• 図面の詳細度：設備位置・寸法・素材仕様まで明示するほど、精度の高い見積もりを引き出せる
• 比較検討のしやすさ：詳細な図面を共有することで、業者間の見積もりの差が縮まり比較が容易になる
• 相見積もりの実施：最低3社に同じ図面を送付し、項目ごとの費用を比較して妥当性を確認する



(2) 図面を活用した予算管理とコスト削減術

施工コストを予算内に収めるためには、図面を活用してコスト配分を最適化することが有効です。

具体的な方法は以下の通りです。

• 施工範囲の明確化：詳細な図面により追加工事・変更を防ぎ、予算超過を回避する
• 重要度に応じた配分：客席・フロントなど顧客が利用するエリアに費用を集中させる
• 非顧客エリアの抑制：バックヤード・倉庫などは機能的な素材を選んでコストを抑える
• 動線の最適化：図面上で無駄な動線を省くことで、施工の無駄を削減する



(3) 図面から見る費用の妥当性チェックの方法

見積もりの妥当性は、提出した図面と照合して確認しましょう。

主なチェックポイントは以下の通りです。

• 設備工事の照合：電気・水道・空調について、図面で指定した箇所と見積もり書の記載が一致しているか
• 素材・仕上げの明記：使用素材や仕上げ方法が見積もりに具体的に記載されているか
• 曖昧な費用の排除：見積もりが不明確でないか。疑問点は図面をもとに費用の内訳を具体的に明示するよう求める

図面を上手に活用することで、見積もりから施工完了までを効率的かつコスト効果的に管理でき、理想的な店舗作りが実現できます。

図面の活用は、業種や規模を問わず施工品質・コスト・売上に直結する成果をもたらします。
実際の事例を通じて、その効果を確認します。

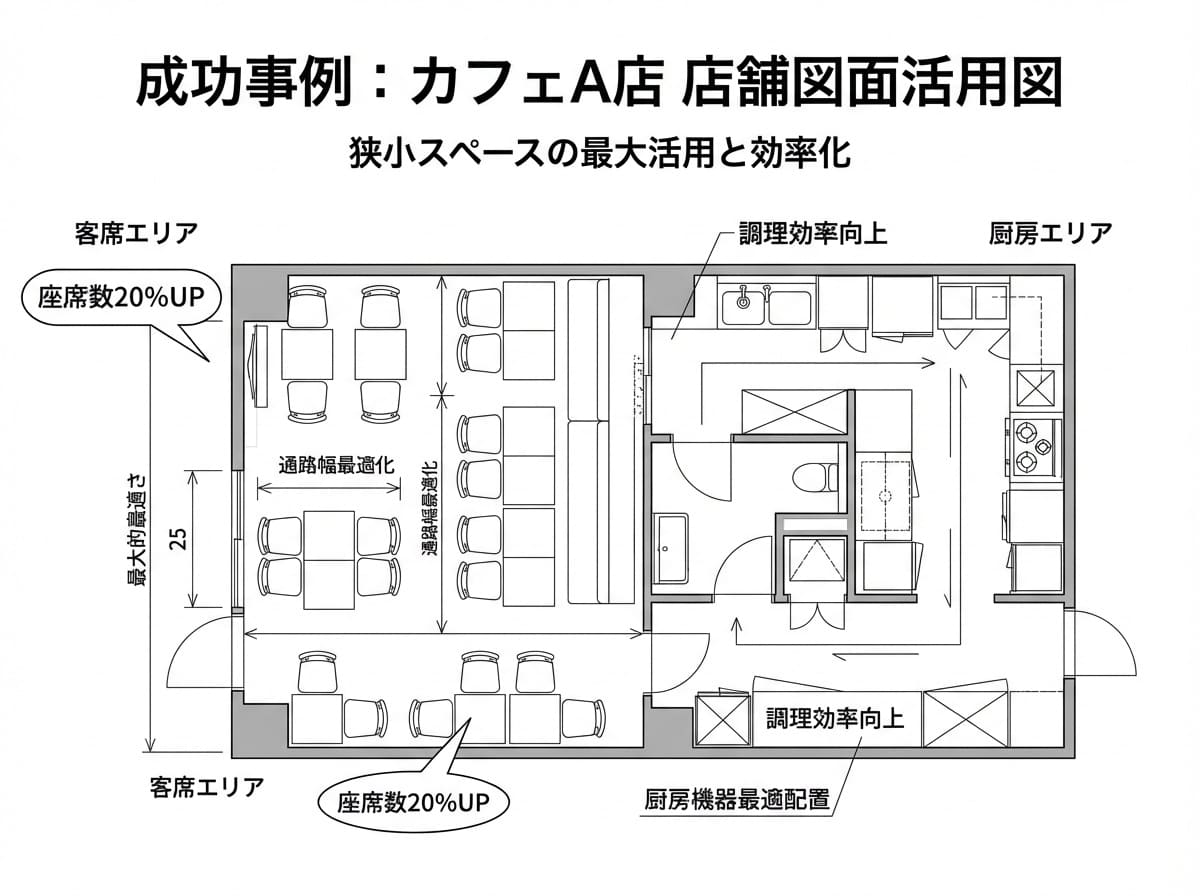

(1) 飲食店の店舗図面活用による施工事例

東京のカフェA店は、図面を徹底活用して狭小スペースの潜在能力を最大限に引き出しました。

主な取り組みと成果は以下の通りです。

• レイアウト最適化：座席数と通路幅の最適化により、狭い面積ながら収容人数を20％増加させた
• 厨房設計：設備図面で厨房機器の配置を細かく計画し、調理効率を向上させた
• 経営成果：顧客回転率が高まり、開業後の売上は当初予想を大きく上回る結果となった

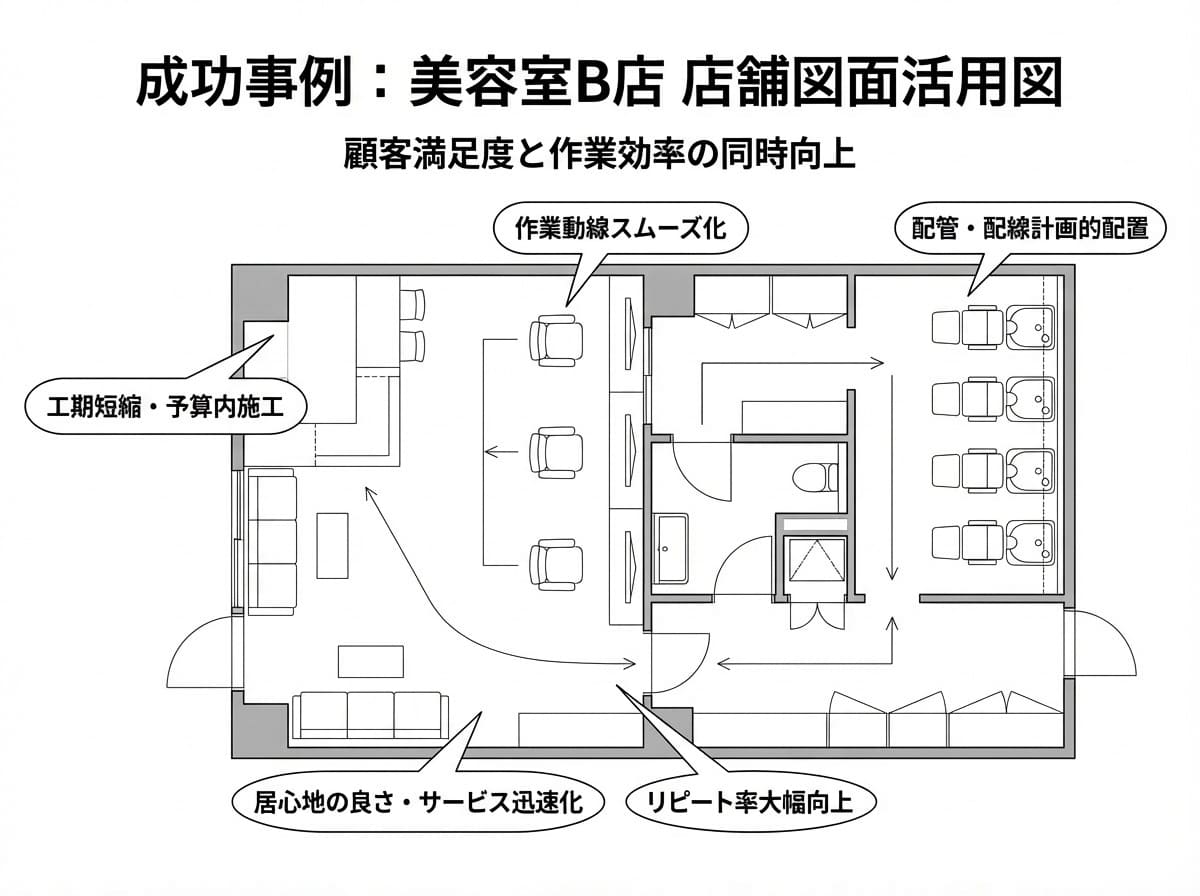

(2) 美容室・サロンの効率的な図面活用例

美容室B店では、図面を活用して顧客満足度と作業効率の両立を実現しました。

取り組みの内容と成果は以下の通りです。

• 動線の明確化：受付・カットスペース・シャンプーエリアを平面図で適切に配置した
• 設備の計画配置：ドライヤーやシャンプー台の配管・配線を設備図面で事前に整理し、作業動線をスムーズにした
• 施工効率：手戻りがほぼなくなり、工期短縮と予算内施工を達成した
• 顧客評価：居心地の良さとサービスの迅速さが評価され、リピート率が大幅に向上した

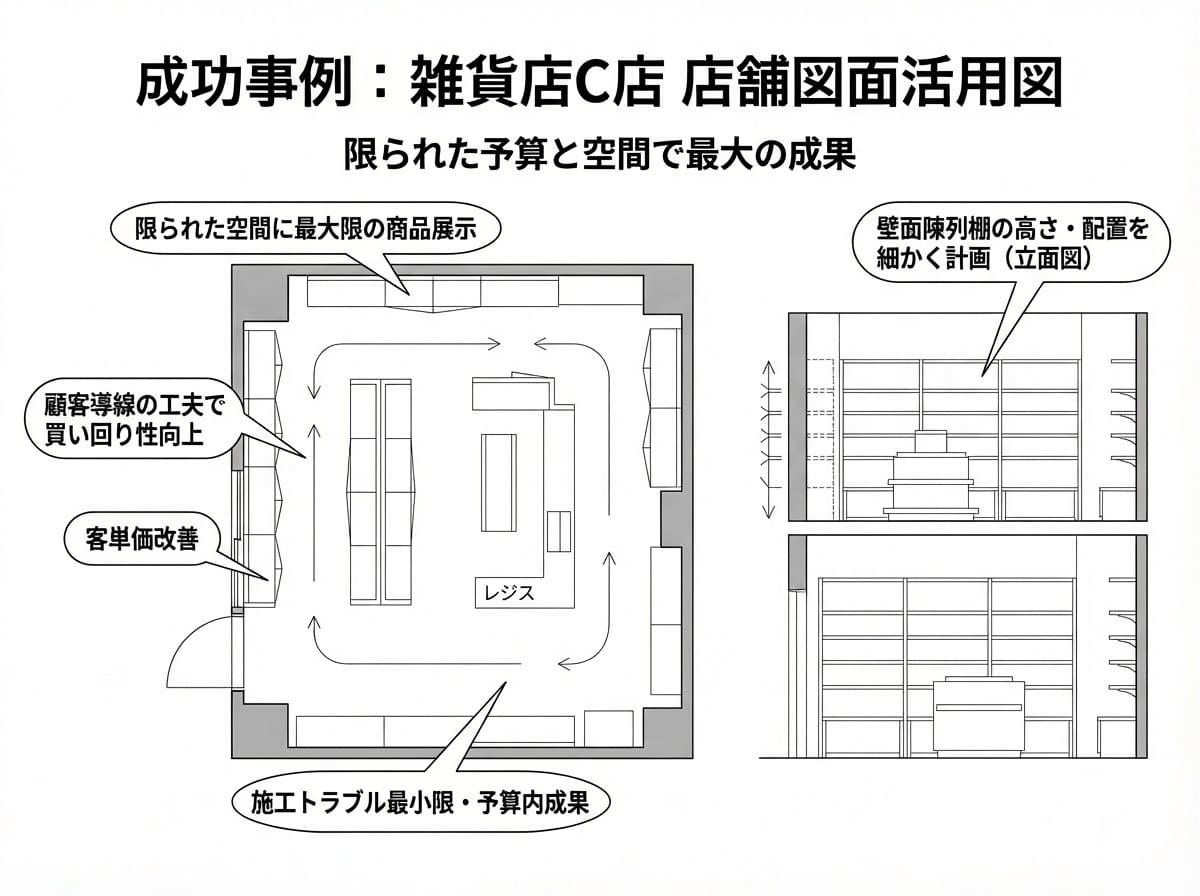

(3) 小規模店舗における効果的な図面事例

地方の雑貨店C店は、限られた予算の中で図面を戦略的に活用し、高い成果を上げました。

主な取り組みと成果は以下の通りです。

• 壁面陳列の設計：立面図を活用して棚の高さと配置を細かく計画し、限られた空間に最大限の商品を展示した
• 顧客導線の工夫：平面図上で買い回り性を高める動線を設計し、客単価の改善につなげた
• 施工精度の向上：図面をもとに施工業者と丁寧に打ち合わせを重ね、トラブルを最小限に抑えた



成功事例からも分かるように、店舗図面は単なる施工図書ではなく、店舗の経営成果に直結する重要な役割を担っています。
用途や規模に合わせて図面を正確に作成し、施工業者と丁寧に共有することで、理想の店舗を効率的かつ効果的に実現させましょう。

図面の重要性を認識し、事前準備や打ち合わせを徹底することが、店舗づくりの成功へと導きます。
